MANUAL PARA TABLEROS DE SISTEMAS DE EXTRACCIÓN

ARRANQUE AUTOMATICO

Nota: El sistema esta diseñado para que ahorre energia con un horario determinado por SME, de acuerdo a lineamientos Star Médica 2024.

    • Paso 1

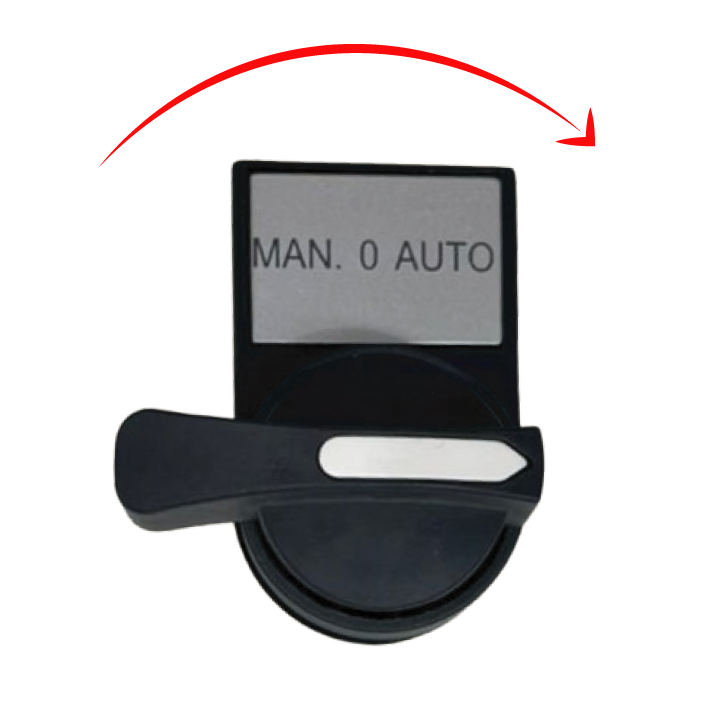

      Revisar posición del botón de automático.

      Fugas en el cierre
    • Paso 2

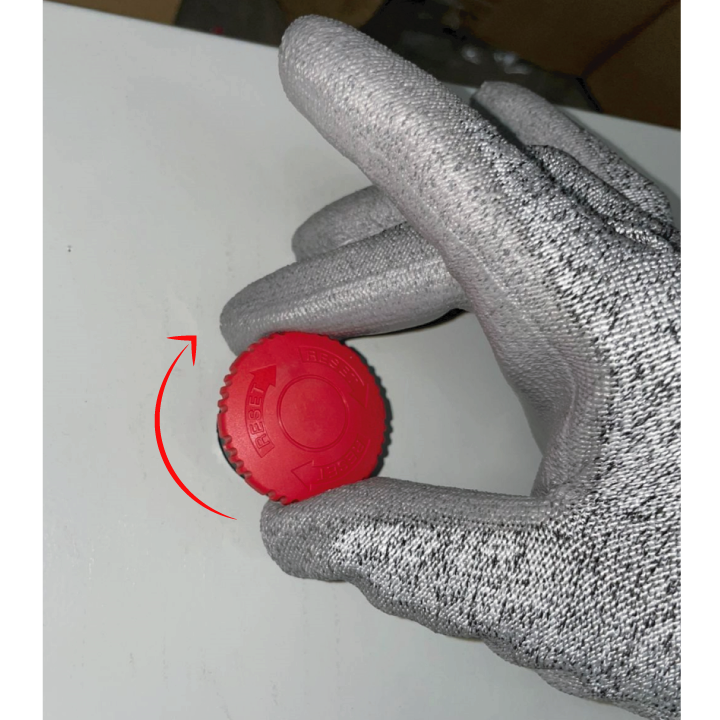

      Verificar que el paro de emergencia no este activado, en caso de estar activo, debe dar 1/4 de vuelta para activarlo.

      Obstrucciones en charolas
    • Paso 3

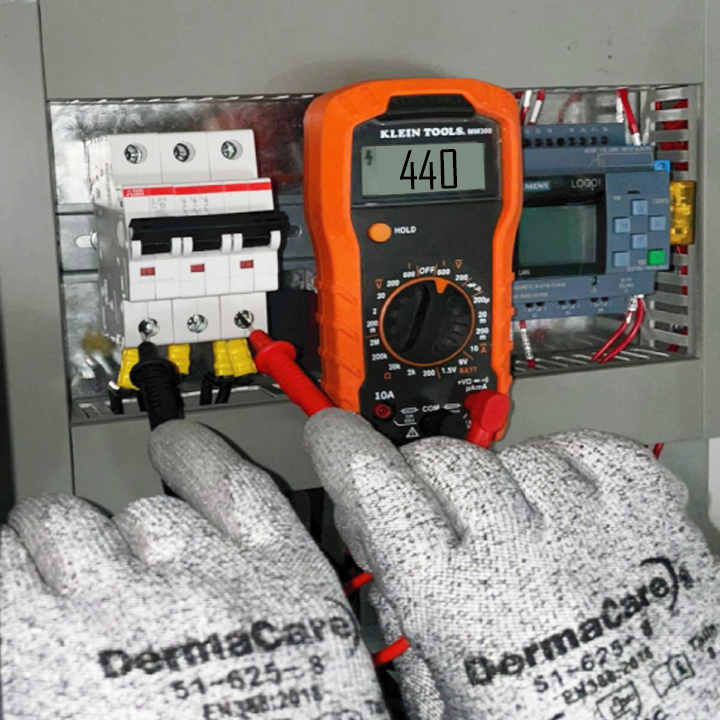

      Verificar 'L1 con L3' 'L2 con L3' y 'L1 con L2' de marcar 440V Volts y cada linea respecto a tierra deberá marcar 220 Volts se podrá tener una diferencia de +/- 5 en caso de no contar con el voltaje en la entrada, se deberá revisar el interruptor termomagnetico en los tableros, si no hay energia en la salida del interruptor, deberas accionar su toogle.

      Válvulas de corte
    • Paso 4

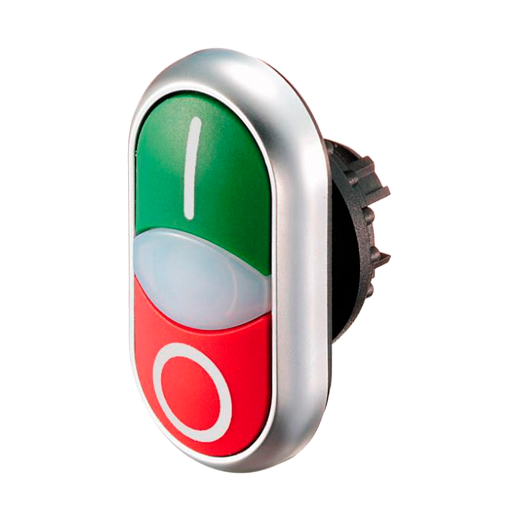

      Presionar el botón verde 'ON.'

      Interruptor y voltaje

      • Nota 1: En caso de que el equipo no encienda se deberá verificar que el motor electrico este en buenas condiciones

      Nota 2: Revisar que poleas y bandas esten en buenas condiciones.

    • ARRANQUE MANUAL

    El sistema esta diseñado para que el ventilador trabaje sin ninguna restricción de horario, por lo cual no es conveniente usarlo en el modo manual ya que el consumo electrico sera mayor. Solo se utiliza en casos de que algun elemento de control se encuentre dañada y se deberá de contáctar a un Ingeniero en control.

    • Paso 5

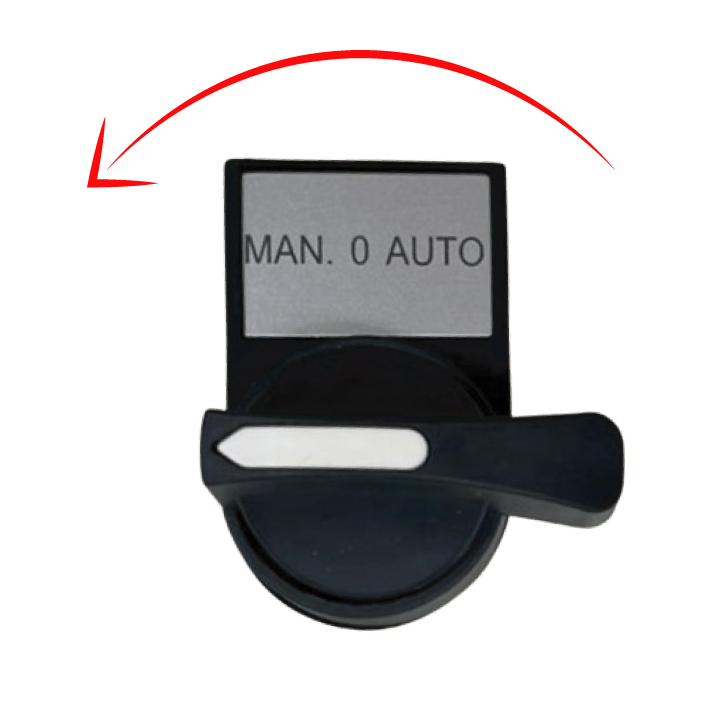

      Revisar posición del botón de manual.

      Fugas en el cierre

      • Nota 1: Verificar que el paro de emergencia no este activado, en caso de estar activo, debe dar 1/4 de vuelta para activarlo.
